RPC3211集成16路數字量輸入通道，數字量輸入信號的額定電壓為24V DC。

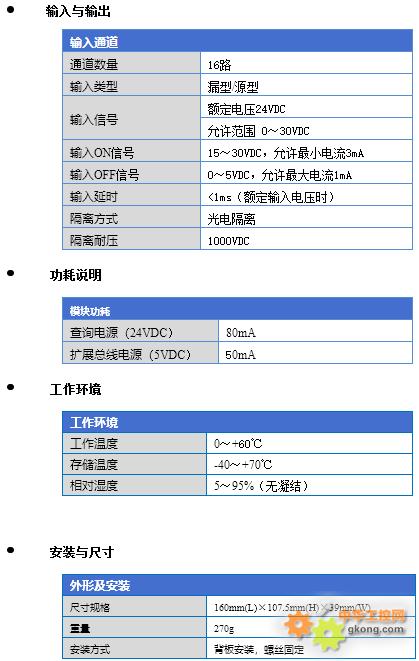

•   產品性能

•             通道數量：16路

•             輸入類型：漏型/源型

•             輸入信號：額定電壓24VDC

•             允許范圍： 0～30VDC

•             輸入ON信號：15～30VDC，允許最小電流3mA

•             輸入OFF信號：0～5VDC，允許最大電流1mA

•             輸入延時： <1ms（額定輸入電壓時）

•             隔離方式：光電隔離

•             隔離耐壓：1000VDC

• 主要結構

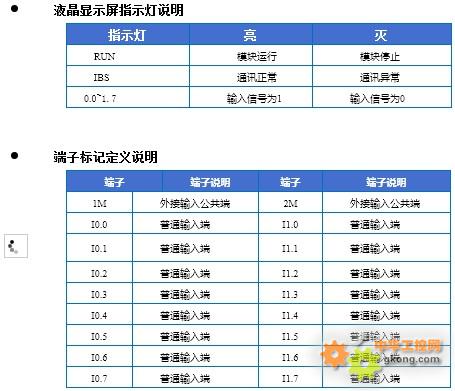

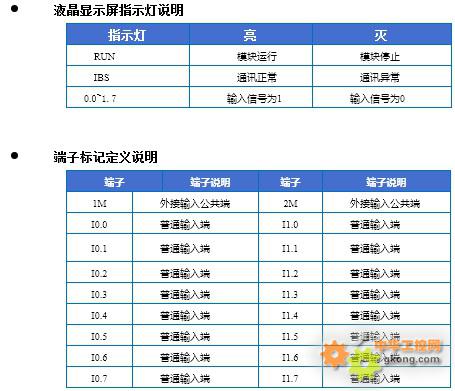

③　液晶顯示屏：RUN顯示模塊運行狀態；IBS顯示模塊總線通訊狀態；0.0~1.7顯示對應通道輸入信號。

④　模塊端子：由公共端1M、2M及輸入點I構成，1M為I0.0~I0.7的公共端，2M為I1.0~I1.7的公共端，可采用源型/漏型接法。

⑤　模塊前蓋板：向下按壓模塊前蓋板上端突出部分可打開前蓋板。

⑥　固定螺絲：用十字螺絲刀從模塊下端擰緊螺絲，將模塊固定在安裝背板。

⑦　2P撥碼開關：識別背板，1-OFF/2-OFF為0號背板，1-ON/2-OFF為1號背板，1-OFF/2-ON為2號背板，1-ON/2-ON為3號背板。

注：RPC3000系列PLC端子均為可插拔。

                                              圖1  RPC3211模塊圖

• 接線方式

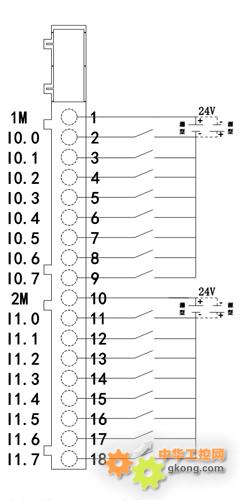

                                                                       圖2 RPC3211接線示意圖
