       RPC2330集成4路模擬量輸入通道，用于檢測模擬量輸入信號4～20mA、0～20mA或0～10V，以及1路模擬量輸出通道，用于輸出模擬量信號0～20mA或0～10V。

•     產品性能

• 功耗說明

• 工作環境

• 安裝尺寸

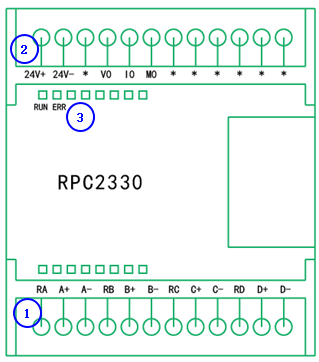

• 主要接口及端子定義

① 模塊端子：RA、A+、A-為一組模擬量輸入端子，輸入電壓信號時，A+、A-分別用于連接電壓信號的正、負端；輸入電流信號時需要將RA與A+短接，并作為電流信號的流入端，A-作為電流信號的流出端，其余各組與上述相同；

② 模塊端子：24V+和24V-為模塊模擬量輸出電源供電輸入端子，VO、I0、M0為一組模擬量輸出端子，M0為公共端，輸出電壓信號時通過V0與M0，V0為電壓正極，輸出電流信號時通過I0與M0，I0為電流流出，“*”表示此通道無實際物理連接；

③ 指示燈：通道指示燈亮表示對應通道工作正常，滅表示模塊沒有通電或對應通道工作異常，RUN、ERR分別用于顯示模塊運行、故障情況。

輸入輸出信號對應關系如下：

                               RPC2330模塊圖
