       RPC2404為RS485擴展模塊，實現CPU模塊通過擴展接口和主站（如上位機、觸摸屏等）通訊。

• 通訊參數
• 通訊口數量：1個
• 接口類型：  接線端子
• 通訊協議：  MODBUS、RTU、從站
• 通訊數據區：I 、Q 區
•  通訊速率：  9600 、19200 、38400 bps

• 模塊功耗

• 工作環境

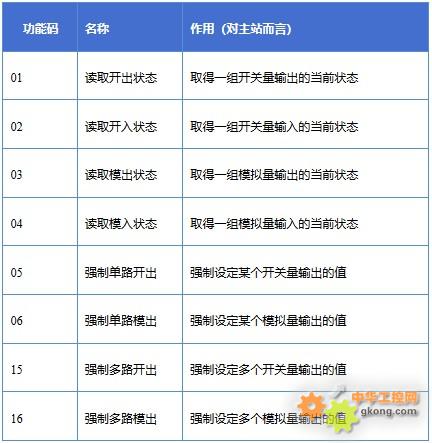

• MODBUS RTU功能描述

• 軟件配置

RPC2404軟件配置如圖所示。其中，只需配置波特率，有9600、19200、38400三種波特率可供選擇。其他參數為8位數據位、1位停止位、無校驗，從站地址可以根據現場需要進行修改，為1~125。

RPC2404配置示意圖

• MODBUS RTU地址映射表（以模塊首字起始地址為%IW2和%QW2舉例）

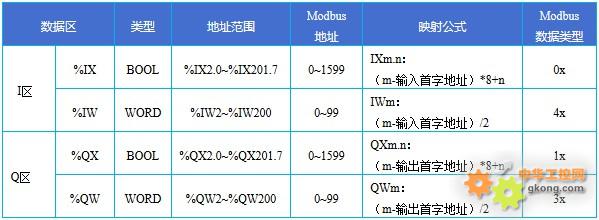

表1  RPC2404數據區Modbus RTU協議地址映射關系

小提示：I區是PLC只讀寄存器，也是上位客戶端讀寫寄存器；Q區是PLC讀寫寄存器，也是上位客戶端只讀寄存器。上位客戶端地址一般需要偏移1位，即起始映射地址為1。

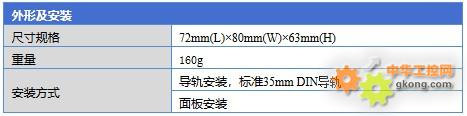

• 安裝尺寸

• 主要接口及端子定義

① RS485接口：RS485接口為端子接線，“ * ”表示此通道未定義；

② 指示燈：COM指示燈亮表示RPC2404與RS485主站之間正在進行通訊數據交互，滅表示以太網沒有通訊數據交互。RUN用于顯示模塊運行情況。

                                     圖1  RPC2404模塊圖
