一、概述
鋼鐵企業的水系統主要通過能源動力廠下屬4個供水和處理車間（供水車間、環水車間、板坯水處理車間和綜合水處理車間）實現全場水資源的分配和處理。
水資源和監控與調度系統主要功能是將能源動力廠管轄的水源地、用戶、水庫、和管網監測點之間通過工業以太網交換機進行連接，實時地把水源、用戶、水庫和工藝設備的運行狀態參數和水壓、流量、水位和溫度等參數采集到調度中心，進行集中處理。
水系統網絡按照三層結構設計：控制中心、各監控站點，現場設備。控制中心內部采用通用的Ethernet作為系統的骨架，構建10/100M的網絡。采用卓越TSC工業以太網三層交換機組建整個網絡的數據交換中心，與外部節點的連接采用工業冗余光纖網絡。

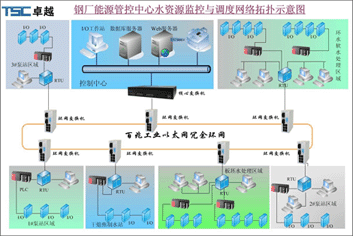

二、網絡拓撲示意圖
 三、實現功能
通過網絡搭建為全廠提供了通訊平臺，為廠區水系統提供了自動化系統提供了高效、穩定的傳輸平臺。
實現了對全廠的供水管網新水補水系統、軟水系統供水量、環水系統、數據采集、實時監控、管理與調度，及時進行供水系統平衡與調整。
實現各排水口的污水流量在線監控，支持水系統的調度，為經濟運行提供保障
實現對主要泵站PLC系統的在線監視
|
|
|
