顯示儀表 是指接受檢測儀表的輸出信號顯示被測值的儀表，與檢測儀表、變送器和傳感器配套使用，顯示儀表一般是把溫度、壓力、流量、物位和機械量等傳感器送來的檢測量用指針或數字指示出來。按顯示方式不同分為模擬式顯示儀表、數字式顯示儀表和字符圖像顯示儀等。
調節儀表又稱調節器，它的作用是將生產過程中的被測參數與設定參數進行比較，然后按一定調節規律發出調節信號給執行器。
調節儀表按調節方式不同分為斷續調節器和連續調節器；按結構形式又分為基地式、單元組合式和組裝式；按工作能源和介質分為自力式、電動式、氣動式和液動式。有的調節儀表也帶有檢測和顯示部分。
模擬式指示儀表的指示部件一般稱為指示器，數字式顯示儀表的顯示部件稱為顯示器，用于計算機人機對話系統的顯示裝置一般也稱為顯示器。

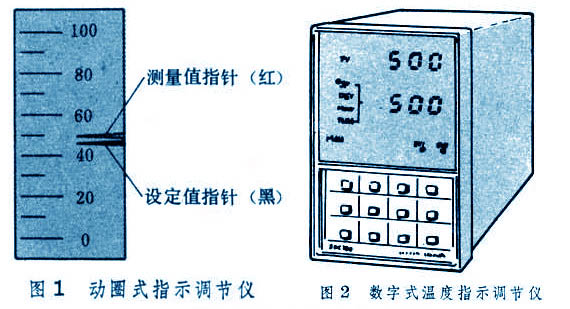

模擬式指示儀表 一般是用指針來指示測量值，有全量程指示和偏差指示兩種形式。輸入信號是從各種變送器送來的統一信號（直流4～20毫安）,也有將指示儀表與傳感器直接相連。有的指示儀表還具有控制輸出功能。圖1是最常用的動圈式指示調節儀。標尺長度為100毫米，指示精度為1級。它有紅、黑兩根指針。當偏差值等于零時，兩根指針重疊。指示器采用張絲支承式結構，靈敏度高，使用壽命長。這種儀表操作方便，維修簡單,價格低廉,并可與各種變送器適配，因此在過程檢測控制儀表中得到廣泛的應用。它一般安裝在儀表盤上，供操作人員監視和控制現場作業。70年代以來，新型的發光器件不斷出現，正在逐漸取代傳統的指針式指示儀表。如高輝度的高分辨力的等離子指示調節儀、彩色液晶顯示指示儀和發光二極管偏差指示儀等。

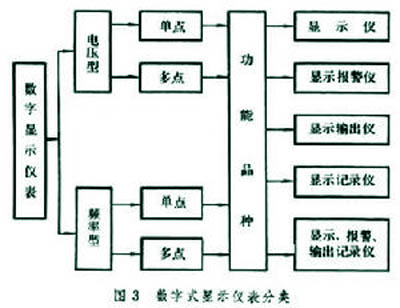

數字式顯示儀表 用數字顯示方式指示被測量的儀表。采用的顯示器件有熒光數碼管、液晶顯示器和發光二極管（又稱 LED數碼管）等。它是在模擬式指示儀表的基礎上發展起來的。特別在60年代末數字集成電路的出現，使數字顯示儀表得到迅速的發展。數字顯示與模擬指示比較，具有分辨率高、量程大、讀數方便、沒有視差、便于與計算機相連等優點。其缺點是：不易判讀被測量的變化趨勢;數字跳動頻繁而影響判讀。因此,模擬式指示儀表仍然是顯示儀表的主流。通常在要求精確讀數時才使用數字式顯示儀表。圖2是數字式溫度指示調節儀。它能顯示設定值、測量值和偏差值，并有上、下限設定，報警輸出和控制功能。數字式顯示儀表按采用的原理、顯示功能、點數分成多種類型（圖3）。它與各種變送器相配對被測量進行顯示和控制。一般備有打印輸出裝置并且可與計算機相連接。70年代末出現的帶有微處理機的各種智能化數字式顯示儀表，具有顯示精度高、自校準、自診斷等功能，可與計算機進行通信。
|
