體驗項目：MC200系列可編程控制器
活動狀態：正接受報名

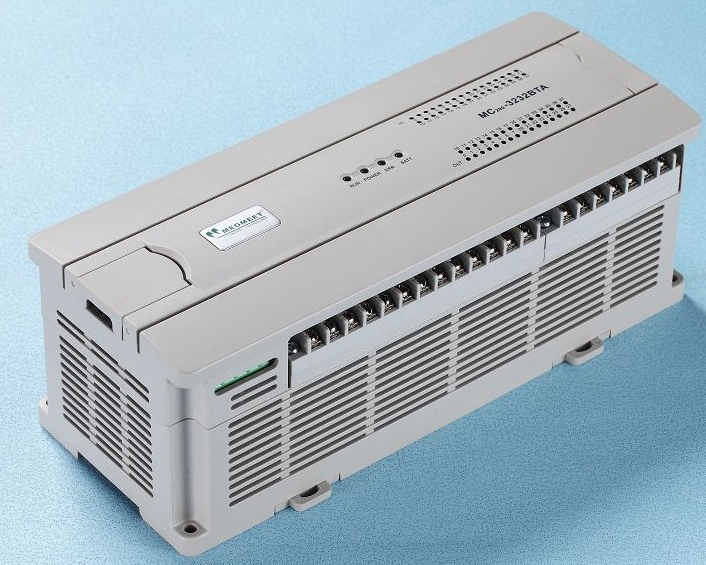

產品型號：MC200
生產廠家：深圳麥格米特電氣股份有限公司
產品簡介：
MC200系列是一款小型高性能PLC，具有強大擴展功能和通信組網功能，能進行高速數據處理、模擬量處理，具有高速計數和高速脈沖輸出定位控制功能。已廣泛應用于大型機床設備、紡織印染、工程機械、拉絲設備、塑料機械、電子設備、電梯、空調、地鐵等行業。
參與要求：
1、設備廠家、系統集成商的自動化技術開發人員，產品維護人員等相關從業人員；
2、必須在中華工控網注冊并如實填寫提交《體驗申請表》[報告提交：tiyan@gkong.com]
；
3、有充裕的時間，能在規定期限實操設備并撰寫體驗報告或者應用案例，報告要求原創、客觀公正，圖文并茂，不少于1000字；
4、有實際應用項目的優先。

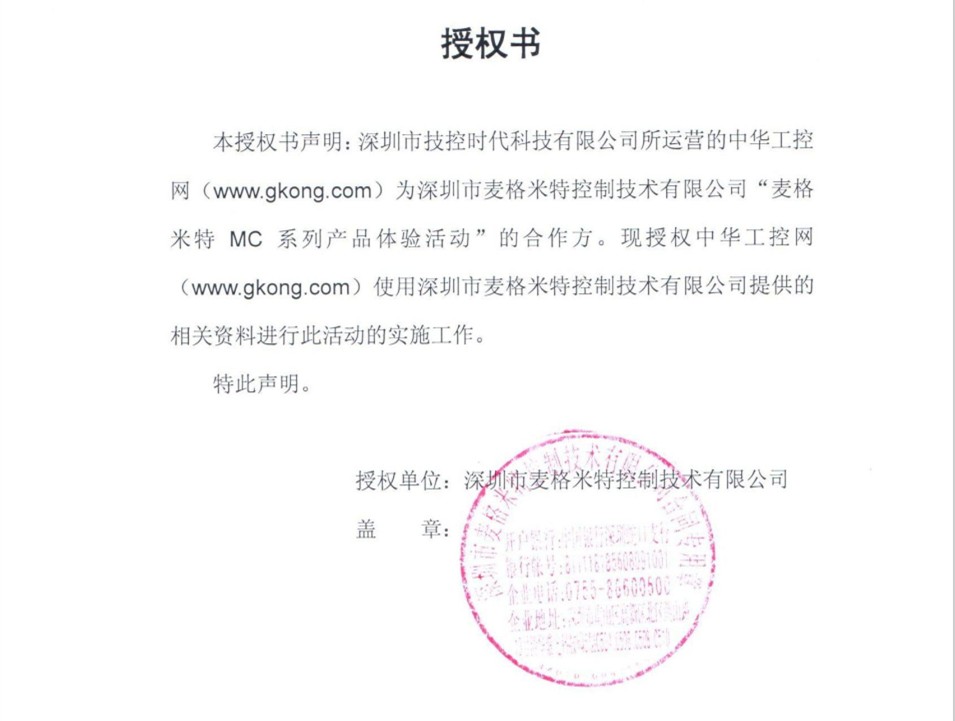

授權書
授權書
本授權書聲明：深圳市技控時代科技有限公司所運營的中華工控網（www.sharifulalam.com）為深圳市麥格米特控制技術有限公司“麥格米特MC系列產品體驗活動”的合作方。現授權中華工控網（www.sharifulalam.com）使用深圳市麥格米特控制技術有限公司提供的相關資料進行此活動的實施工作。
特此聲明！
授權單位：深圳市麥格米特控制技術有限公司
點擊看原圖
體驗名單
第一批體驗名單（2012年7月11日公布）
- 阮先生 上海同泰火安科技有限公司 MC200
- 施先生 浙江湖州長興諾力機械股份有限公司 MC100
- 尚先生 上海西川密封件有限公司 MC100
- 許先生 蘇州天天自動化有限公司 MC280
- 淵先生 杭州捷斯特電梯有限公司 MC100
- 劉先生 上海奧熱電氣有限公司 MC80
- 齊先生 天津工業大學 MC280
- 李先生 山東科瑞 MC100
- 駱先生 北京廣宇大成數控機床有限公司 MC280
- 高先生 北京美基機電設備有限公司 MC100
- 張先生 北京瑞利寶熱能科技有限公司 MC100
- 李先生 偉經集團 MC280
- 謝先生 佛山市威諾德電氣有限公司 MC200
- 吳先生 科銳爾 MC200
- 劉先生 佛山市天浩機電自動化設備有限公司 MC100
第二批體驗名單（2012年9月4日公布）
- 張玉祥 山東 兗州 MC200
- 趙會 遼寧 丹東 MC200
- 李祥波 山東 濟南 MC280
- 王浩 河北 霸州 MC100
- 于得龍 河北 石家莊 MC200
- 閆蓬波 山東 昌邑 MC100
- 楊燦興 江蘇 江陰 MC100
- 董帥 江蘇 蘇州 MC100
- 李軍 江蘇 無錫 MC200E
- 陳康 江蘇 無錫 MC80
- 伍琪生 上海 MC100
- 翟建礎 上海 MC200
- 劉進波 江蘇 南京 MC280
- 傅大東 江蘇 蘇州 MC100
- 蔣興武 浙江 臨海 MC200
- 倪寧 上海 MC200
- 張公 河南 許昌 MC100
- 牛永超 河南 鄭州 MC100
- 陳波 福建 南安 MC80
活動獎品
一等獎 1名 iPAD 平板電腦
二等獎 3名 移動硬盤
參與獎 10名 U盤
- 產品介紹
- 產品規格

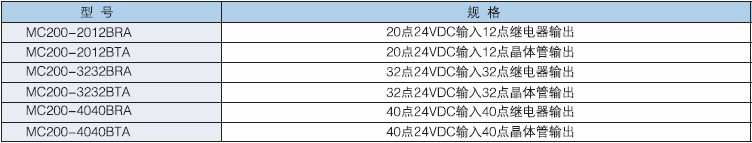

- 產品選型
- 資料下載
- 公司介紹
麥格米特MC系列可編程控制器產品豐富，功能齊全，支持邏輯控制、數據處理、模擬控制、通訊控制、定位控制和復雜的的運動控制，已廣泛應用在工程機械、機床、紡織、印刷包裝、拉絲、木工機械、塑料機械、電子設備、電池設備、激光機械等諸多領域
 |
主模塊點數：32/64/80 擴展能力：IO點最多512點，特殊功能模塊最多擴展8個 特殊功能模塊：AD/DA/TC/PT/HC/ESM/CPM/CPS/RS485/CGP 程序容量：12K步 基本指令運算速度：0.09us 通訊口：1個RS232，1個RS232/RS485 高速計數：?jiǎn)蜗?組：2X50KHz，4X10KHz；AB相2組：1X30KHz，1X5KHz 高速脈沖輸出：2路獨立100KHz 掉電保持：保存范圍無限制，電池支持 |
| 名稱 | MC280 | MC100 | MC80 | MC200 | ||
|---|---|---|---|---|---|---|
| I/O | 數字I/O點 | 16輸入/16輸出 | 10輸入/6輸出、14輸入/10輸出16輸入/14輸出、24輸入/16輸出、36輸入/24輸出、16輸入/14輸出/2模擬量輸入/1模擬量輸出 | 10輸入/6輸出、14輸入/10輸出、16輸入/14輸出、24輸入/16輸出、36輸入/24輸出 | 10輸入/6輸出、14輸入/10輸出、20輸入/12輸出、24輸入/16輸出、32輸入/32輸出、40輸入/40輸出? | |
| 邏輯最大I/O點 | 512 | 128 | 60 | 512 | ||
| 最大特殊模塊數 | 8 | 4 | 無 | 8 | ||
| 高速脈沖輸出 | 4×200 kHz, 4×100 kHz（6軸） 4×200 kHz, 2×100 kHz（4軸） |
2×100kHz（僅適用于晶體管輸出型） | 2×50kHz（僅適用于晶體管輸出型） | 2×100kHz（僅適用于晶體管輸出型） | ||
| 單相計數通道 | 8×100 kHz | 6個：2個50kHz /4個10kHz | ||||
| 雙相計數通道 | 4×50 kHz | 2個：1個30kHz/ 1個5kHz | ||||
| 高速計數器頻率總和最大值 | 800kHz | 60kHz | 60kHz | 80kHz | ||
| 數字濾波功能 | X0～X7、X10～X17采用數字濾波，分為兩組（X0-X3和X4-X7分別可設），輸入濾波常數范圍0～60ms | X0～X7采用數字濾波，分為兩組（X0-X3和X4-X7分別可設）輸入濾波常數可選0、2、4、8、16、32、64ms，共5檔 | X0～X7采用數字濾波，分為兩組（X0-X3和X4-X7分別可設）輸入濾波常數可選0、2、4、8、16、32、64ms，共5檔 | X0～X17采用數字濾波，輸入濾波常數范圍0～60ms | ||
| 繼電器輸出點最大電流 | 電阻負載 | 2A/1點 8A/4點組公共端 8A/8點組公共端 |
||||
| 感性負載 | 220Vac，80VA | |||||
| 電燈負載 | 220Vac，100W | |||||
| 晶體管輸出點最大電流 | 電阻負載 | Y0～Y7：0.3A/1點； 其它：0.3A/1點； 0.8A/4點； 1.2A/6點； 1.6A/8點 8點以上每增加1點允許總電流增加0.1A |
Y0、Y1：0.3A/1點 其他：0.3A/1點；0.8A/4點；1.6A/8點 8點以上每增加1點允許總電流增加0.1A |
|||
| 感性負載 | 無 | Y0、Y1：7.2W/24Vdc；其他：12W/24Vdc | ||||
| 電燈負載 | 無 | Y0、Y1：0.9W/24Vdc；其他：1.5W/24Vdc | ||||
| 存儲器 | 用戶程序 | 32k步（64kByte） | 16k步（24kByte） | 6k步（12kByte） | 12k步（24kByte） | |
| 程序掉電永久保持 | 是 | |||||
| 元件掉電保持最大數量 | 除了R之外的所有軟元件 | 位元件320個，字元件180個 | 位元件320個，字元件180個 | 用戶設定（C元件最多能保持200個） | ||
| 硬件支持以及保持時間 | 后備電池 | EEPROM，永久保存 | EEPROM，永久保存 | 后備電池 | ||
| 軟元件資源 | 定時器 | 100ms精度：T0～T209? 10ms精度：T210～T479 1ms精度：T480～T511 |
100ms精度：T0～T209? 10ms精度：T210～T251 1ms精度：T252～T255 |
|||
| 計數器 | 16位增計數器：C0～C199 32位增減計數器：C200～C235 32位高速計數器：C236～C259，C301～C306 |
16位增計數器：C0～C199 32位增減計數器：C200～C235 32位高速計數器：C236～C259 |
||||
| 數據寄存器 | D0～D7999，R0～R32767 | D0～D7999 | D0～D3999 | D0～D7999 | ||
| 局部數據寄存器 | V0～V63 | |||||
| 變址尋址寄存器 | Z0～Z15 | |||||
| 特殊數據寄存器 | SD0～SD511 | SD0～SD255 | ||||
| 輔助繼電器 | M0～M10239 | M0～M2047 | M0～M1023 | M0～M1999 | ||
| 局部輔助繼電器 | LM0～LM63 | |||||
| 特殊輔助繼電器 | SM0～SM511 | SM0～SM255 | ||||
| 狀態繼電器 | S0～ S4095 | S0～ S1023 | S0～ S1023 | S0～ S991 | ||
| 中斷資源 | 內部定時中斷 | 3個 | 3個 | 3個 | 3個 | |
| 外部中斷 | 16個 | 16個 | 16個 | 16個 | ||
| 高速計數器中斷 | 8個 | 6個 | 6個 | 6個 | ||
| 串口中斷 | 12個 | 8個 | 4個 | / | ||
| PTO輸出完成中斷 | 6個 | 2個 | 2個 | / | ||
| 插補完成中斷 | 3個 | / | / | / | ||
| 經過位置中斷 | 6個 | / | / | / | ||
| 電源失電中斷 | 1個 | 1個 | 1個 | / | ||
| 常規 | 基本指令運行時間 | 0.065μS | 0.3μS | 0.3μS | 0.09μS | |
| 實時時鐘 | 支持（掉電保持至少3年） | 支持（掉電保持100小時） | 支持（掉電保持100小時） | 支持（掉電保持至少1年） | ||
| 模擬電位器 | 無 | 2個/8位精度 | 無 | 2個/8位精度 | ||
| 通訊 | 通訊口 | PORT0：RS232 PORT1：RS485 PORT2：RS485 |
PORT0：RS232 PORT1：RS232/RS485 |
PORT0：RS232 | PORT0：RS232 PORT1：RS232/RS485 |
|
| 通訊協議 | Modbus/自由口/MCbus/編程口協議 | |||||
| 訪問控制和用戶程序保護措施 | 設置密碼類型 | 上載密碼 下載密碼 監控密碼 子程序密碼 禁止格式化 |
||||
| 禁止上載 | 支持 | |||||
| 應用指令 | 實時時鐘,時鐘指令 | 有 | 有 | 無 | 有 | |
| 日期和時鐘比較指令 | 有 | 有 | 無 | 有 | ||
| 浮點數指令 | 有 | 有 | 無 | 有 | ||
| 定位指令 | 有 | 有 | 只支持DRVI指令 | 有 | ||
| 高速IO指令 | 有 | 有 | 不支持PLS指令 | 有 | ||
| MODBUS和變頻器指令 | 有 | 有 | 無 | 有 | ||
| 讀寫EEPROM指令 | 無 | 有 | 無 | 有 | ||
| 控制計算指令 | 有 | 有 | 只支持PID指令 | 有 | ||
| 字符串指令 | 有 | 無 | 無 | 無 | ||
| 批量數據處理指令 | 有 | 無 | 無 | 無 | ||
| 數據表指令 | 有 | 無 | 無 | 無 | ||
| 運動控制指令 | 有 | 無 | 無 | 無 | ||
| 輸出繼電器觸點壽命 | 220Vac/15VA/感性 | 1秒ON/1秒OFF，320萬次 | ||||
| 220Vac/30VA/感性 | 1秒ON/1秒OFF，120萬次 | |||||
| 220Vac/72VA/感性 | 1秒ON/1秒OFF，30萬次 | |||||
| 電源特性 | 輸入電壓范圍 | 85Vac～264Vac（正常工作） | ||||
| 功能?? | MC280八軸 | MC280六軸 | MC280四軸 | MC200E八軸 | MC200E六軸 | MC200E四軸 |
|---|---|---|---|---|---|---|
| GEARBOX（電子齒輪） | ● | ● | ● | ○ | ○ | ○ |
| CAMBOX（電子凸輪） | ● | ● | ● | ○ | ○ | ○ |
| LIN（直線插補） | ● | ● | ● | ○ | ○ | ○ |
| CW（順時針圓弧插補） | ● | ● | ● | ○ | ○ | ○ |
| CCW（逆時針圓弧插補） | ● | ● | ● | ○ | ○ | ○ |
| G代碼 | ● | ● | ● | ○ | ○ | ○ |

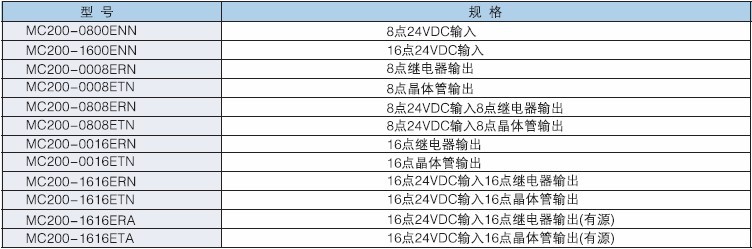

IO擴展模塊

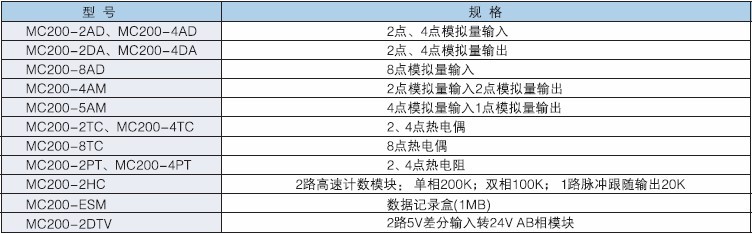

特殊功能模塊

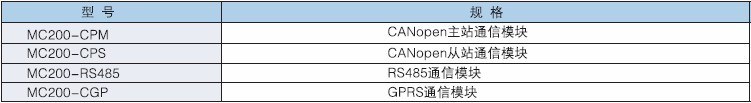

通迅模塊
- MC200系列主模塊、擴展模塊用戶速查手冊 V1.0.pdf(620KB)
- PLC選型手冊.pdf(14.8MB)
- MC系列可編程控制器編程手冊.pdf(4.75MB)
- 麥格米特PLC編程軟件X_Builder_2.04_Setup.exe(39.2MB)
- HMI觸摸屏選型手冊.pdf(2.63M)
- PLC用戶手冊（全）(15MB)

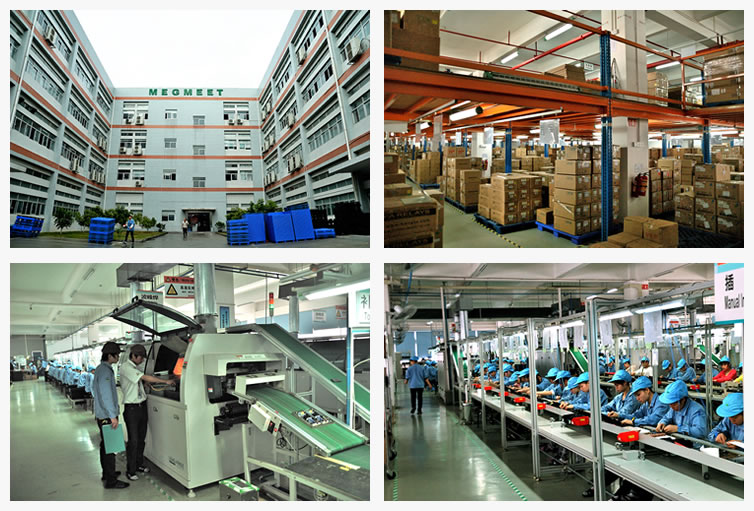

深圳麥格米特公司成立于2003年，注冊資本金為1.33億元RMB，2011年度銷售額突波10億元RMB，員工約1186人。是一家集研發、生產、銷售于一體的工業自動化公司。掌握控制、顯示、驅動、電源等核心技術，擁有一流的技術平臺，先進的生產加工平臺，完善的采購平臺。公司秉承“中國特色、安全可靠、功能豐富、簡單易學、易于維護”的產品理念。主要產品有PLC、變頻器、HMI、伺服系統、焊機、工業電源等，可實現一體化解決方案。產品廣泛應用于機床、工程機械、塑機、紡織機械、電子設備、包裝印刷、非標生產線、金屬制品機械、太陽能機械、線纜機械、木工機械等行業。
