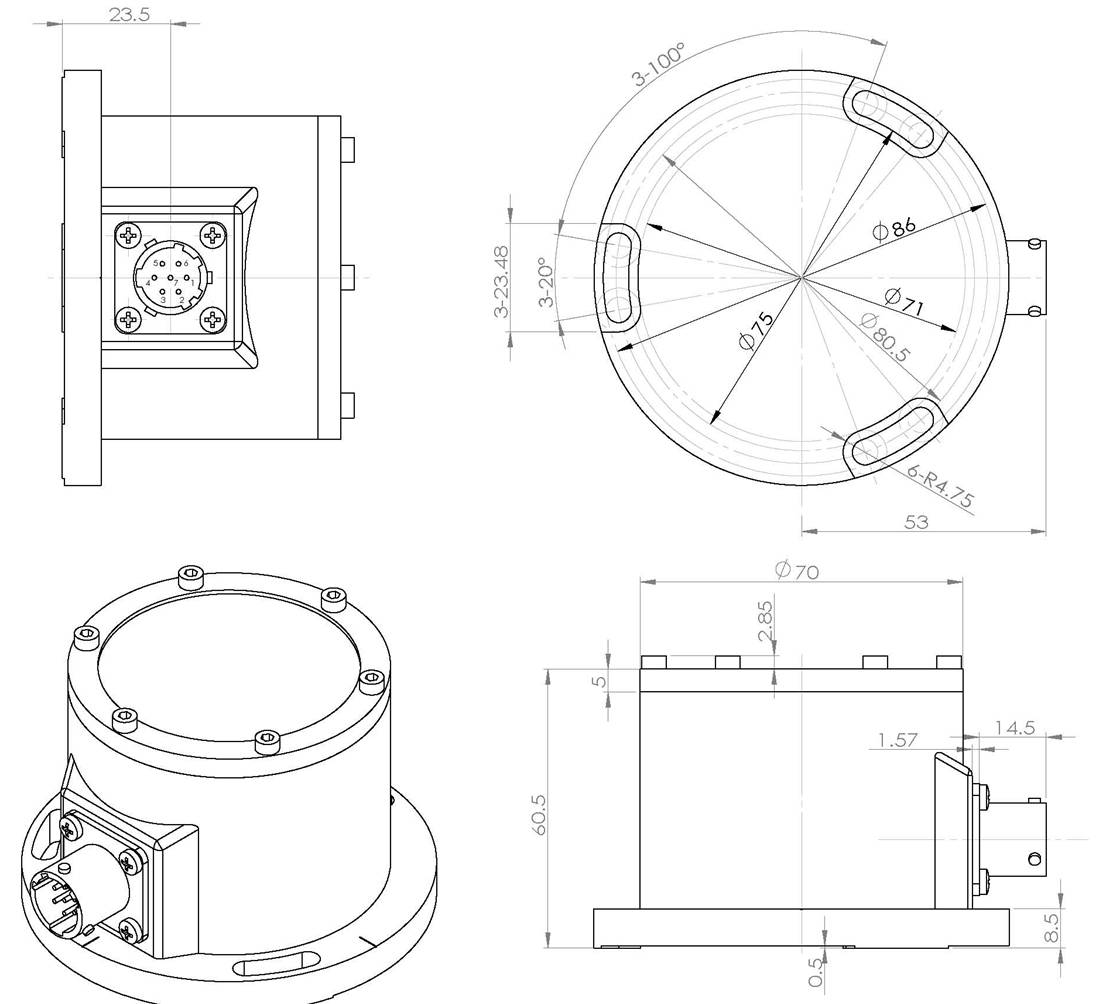

- 外形尺寸

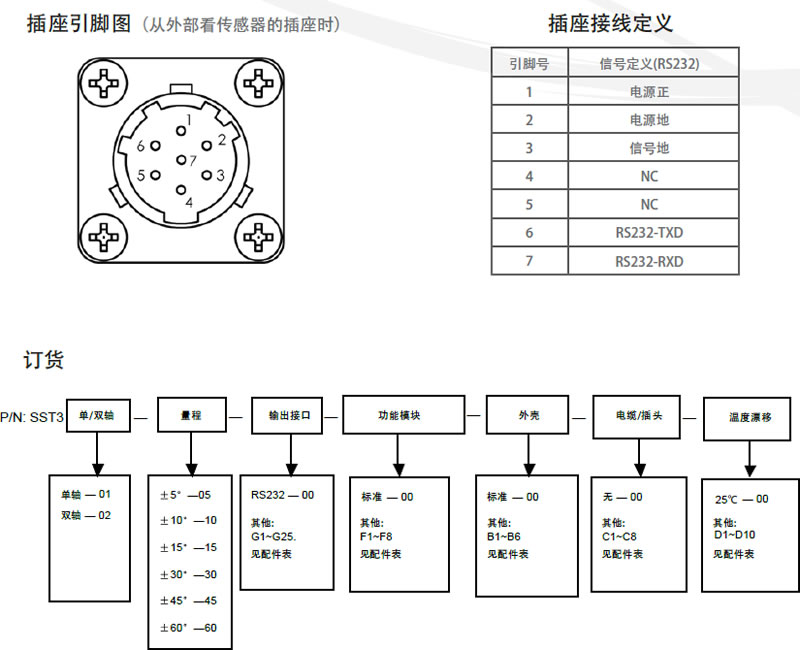

- 接線

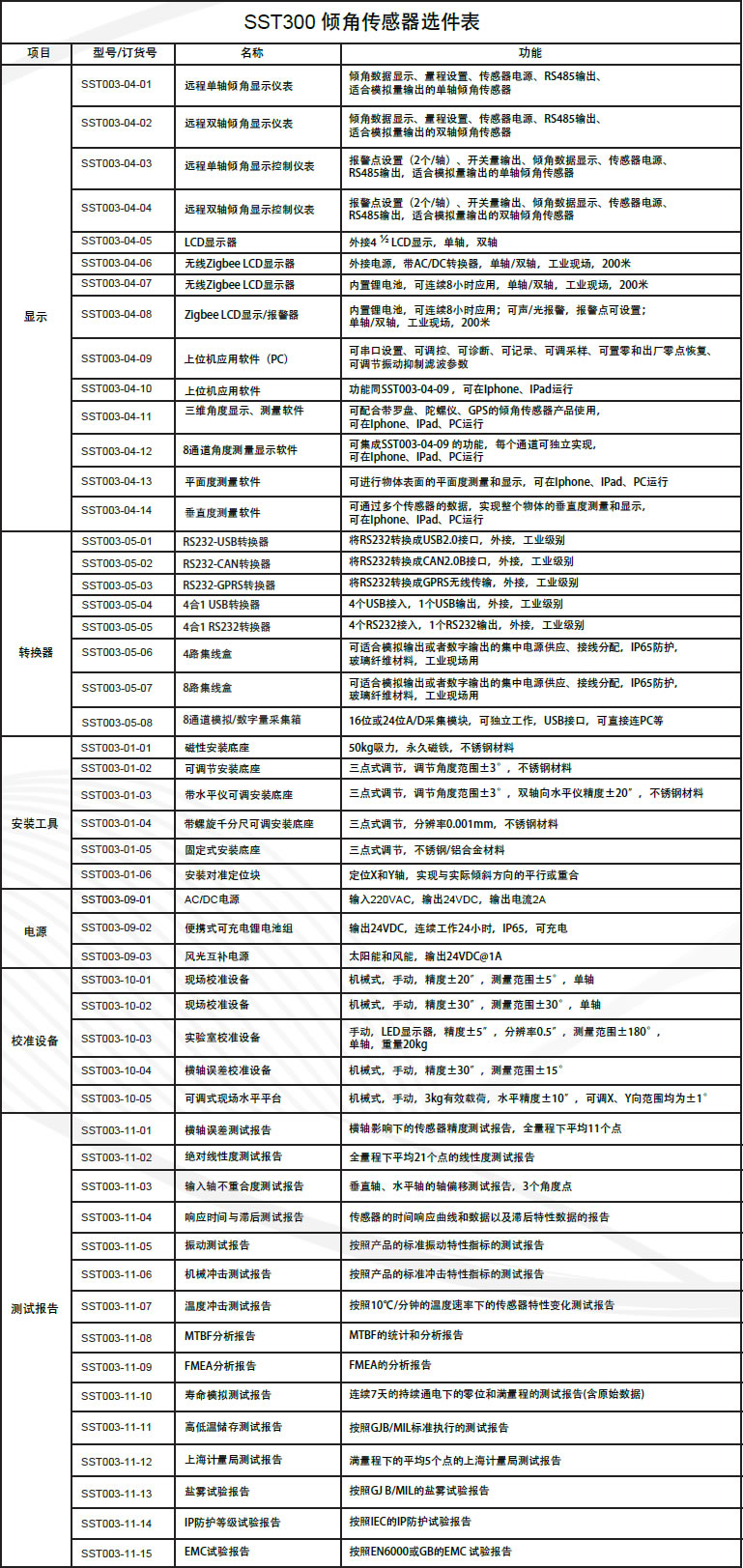

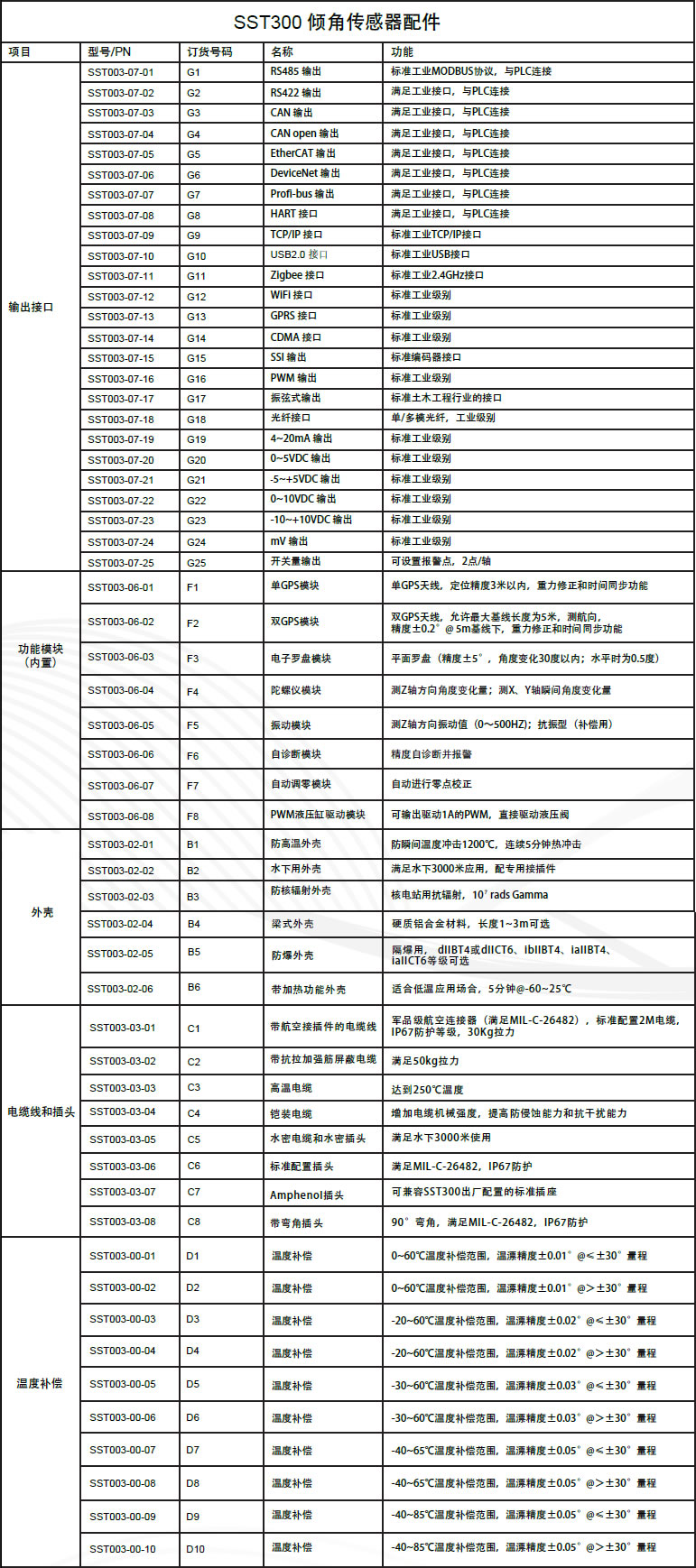

- 配件選件
SST300系列傾角傳感器不僅體現在其優秀的性能指標上，同時從可靠性設計、嚴格的工藝設計、結構設計以及器件/材料選擇和熱處理、熱分析、有限元分析等方面進行EDA和CAE仿真和處理，以最大程度上實現高可靠性和高穩定性。
SST300系列傾角傳感器在出廠時，采用自動測試技術。除進行精度測試外，還針對現場安裝使用，進行溫度漂移補償、非線性校正、橫軸誤差校正、正交誤差校正、輸入軸對準性補償、垂直軸對準性補償以及應用模擬的壽命測試等，以最大程度減少因現場安裝而造成的額外測量誤差，實現無憂的安裝與精確數據獲取。
該產品采用MEMS加速度計原理，并結合專有的振動抑制技術，可以根據現場條件，進行振動抑制能力的設置與調整。
SST300系列傾角傳感器采用模塊化結構設計，并結合輝格科技公司十多年的專業經驗，從安裝、調試、數據獲取、數據輸出等多方面提供幾十種實用配件，滿足多種應用場合的實際需要。

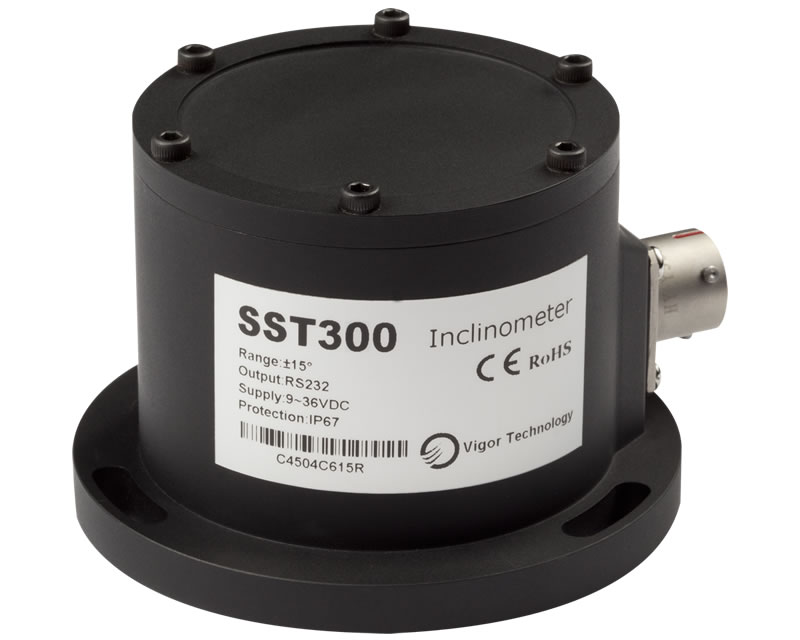

SST300傾角傳感器是用于檢測水平或相對于水平面產生的傾斜角度最理想的傳感器。
- 真正意義上的綜合絕對精度，最高可達±0.01° @25 ℃；
- 綜合絕對精度包括絕對線性度、橫軸誤差、零點偏置、重復性、遲滯誤差；
- 在橫向傾斜60°的情況下，實現低至0.1%的橫軸誤差；
- 參照執行超過50個國內外軍用/工業用標準設計、測試、生產；
- 零點偏置±0.005°；
- 響應時間0.3s @ t ；
- 出廠提供允許輸入軸不重合度數據，實現更準確安裝和更高實際測量精度；
- 可現場進行振動抑制調節與設置；
- 可選全量程溫度補償精度：±0.05°@ －40℃～+85℃；
- 電纜線可承受30kg拉力；
- 近90種配件和選件，滿足各種實際需求。
|
|
| 量程 | ±5° | ±10° | ±15° | ±30° | ±45° | ±60° | |
| 綜合絕對精度①（25 ℃） | ±0.01° | ±0.015° | ±0.02° | ±0.04° | ±0.06° | ±0.08° | |
| 綜合絕對精度分項參數 | 絕對線性度（最小二乘法擬合） | ±0.06%FS | ±0.03%FS | ±0.03%FS | ±0.03%FS | ±0.02%FS | ±0.02%FS |
| 橫軸誤差② | ±0.1%FS | ||||||
| 零點偏置③ | ±0.005° | ±0.008° | |||||
| 重復性 | ±0.0025° | ||||||
| 遲滯性 | ±0.0025° | ||||||
| 允許輸入軸不重合度④ | ±4.0° | ±3.0° | ±2.5° | ±1.5° | ±1.2° | ±1.2° | |
| 靈敏度溫漂系數 | ≤100 ppm/ ℃ | ≤50 ppm/ ℃ | |||||
| 零點溫漂系數 | ≤0.003°/ ℃ | ||||||
| 零點上電重復性⑤ | ±0.008° | ||||||
| 分辨力 | 0.0025° | ||||||
| 長期穩定性⑥ | ≤0.02° | ||||||
| 測量軸數 | 單軸，雙軸 | ||||||
| 溫度傳感器 | 測量范圍：-50~125℃，精度:±1℃ | ||||||
| 輸出 | RS232（標準配置），可選配件25種（見配件表） | ||||||
| RS232輸出格式 | 波特率115200，8個數據位，1個起始位，1個停止位，無奇偶校驗 | ||||||
| 冷啟動預熱時間 | 60s | ||||||
| 響應時間⑦ | 0.3s（t90） | ||||||
| 輸出刷新率 | 5Hz（標準配置），可選10Hz或20Hz | ||||||
| 響應頻率⑧ | 3Hz @-3dB | ||||||
| 輸入電壓 | 9～36VDC | ||||||
| 功耗 | 平均工作電流≤50mA；平均功率≤1.5W （25℃&24VDC） | ||||||
| 工作溫度 | -40～85℃ | ||||||
| 儲存溫度 | -60~100℃ | ||||||
| 電磁兼容性 | 依照EN 61000和GBT17626 | ||||||
| 絕緣電阻 | 100MΩ | ||||||
| 平均無故障時間MTBF | ≥25000小時/次 | ||||||
| 抗沖擊 | 100g@11ms，三軸向（半正弦波） | ||||||
| 抗振動 | 8grms, 20～2000Hz | ||||||
| 防護等級 | IP65(可選IP67） | ||||||
| 連接器 | 軍用航空連接器（滿足MIL-C-26482） | ||||||
| 重量 | 420g（不含接插件和電纜線） | ||||||
①綜合絕對精度是指在常溫條件下，對傳感器的非線性、重復性、遲滯、零點偏置以及橫軸誤差的均方根值。
②橫軸誤差是指當傳感器在垂直于其靈敏軸方向施加一定的加速度或者傾斜一定的角度時耦合到傳感器的輸出信號上所產生的誤差。如對于測量范圍為±30°的單軸（假定X方向為傾角測量方向）傾角傳感器，在空間垂直于X方向發生10°的傾斜時（此時實際被測量的傾斜角度保持不變，如為+8.505°），傳感器的輸出信號會因為這個10°的傾斜而產生額外誤差，這個誤差稱為橫軸誤差。SST300的橫軸誤差為0.1%,產生的額外誤差為0.1%×10°=0.01°，而傳感器實際輸出的角度應為8.515°(=8.505°+0.01°)。在SST300系列中，該誤差已經包含于綜合絕對精度指標內。
③零點偏置是指傳感器在沒有角度輸入的情況下(如絕對水平面)，傳感器測量輸出不為零，該實際輸出角度值即為零點偏置；
④允許輸入軸不重合度是指傳感器在實際安裝過程中，允許傳感器的安裝偏差。一般地，SST300傳感器在安裝時要求傾斜方向與傳感器的指定邊沿保持平行或者重合，該指標表示可以允許有一定的安裝角度偏差而不影響傳感器的測量精度。
⑤零點上電重復性是指傳感器在多次重復通電—斷電—通電下的零點的重復性。
⑥長期穩定性是指傳感器在20℃下，經過一年的持續通電測試而統計出的最大和最小輸出值的偏差。
⑦響應時間是指傳感器在一個階躍角度變化（如在5ms內從-10°變化到+10°），傳感器的輸出達到標準值的90%時所需要的時間。該指標不同于傳感器的建立時間。
⑧響應頻率是指對于傳感器的動態測量范圍的限定,超出3Hz測量使用頻率時，傳感器的測量輸出因向心力會引入隨機誤差，且該誤差視實際現場應用情況而各不相同；對于模擬量輸出，大于3Hz頻率動態使用傳感器，測量輸出會明顯滯后于衰減。
例如：需要購買一臺雙軸傾角傳感器，測量范圍±15°，常溫精度±0.02°，-20~60℃溫度下的精度±0.02°，輸出Zigbee無線傳輸，2m電纜配插頭，帶振動抑制功能，防爆外殼。應選擇的傳感器型號為：SST302-15-G11-F5 -B5-C1。
另外需要部分選件：
- 4路集線盒——訂貨號SST003-05-06
- 固定式安裝底座——訂貨號SST003-01-05
- 帶鋰電池的無線Zigbee LCD顯示器——訂貨號SST003-04-07
- 風光互補電源——訂貨號SST003-09-03
- 精度±30″的現場校驗設備——訂貨號SST003-10-02
