| VPLC712突破傳統“硬件堆疊”難題:

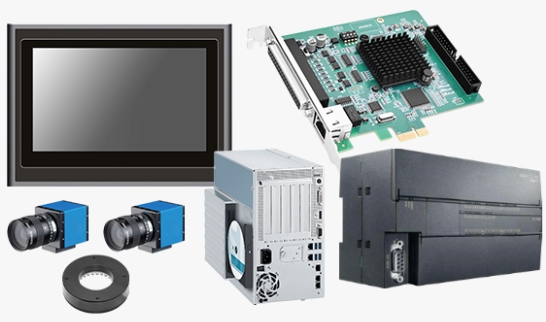

在傳統的“運動控制+視覺”系統中,通常需要多套獨立硬件設備協同工作,以完成運動控制、圖像處理等自動化設備的核心任務,如運動控制卡、工控機、視覺系統、PLC等。這種“硬件堆疊”模式不僅導致系統結構復雜、占用大量空間,還增加了設備的管理難度與維護成本。同時多套硬件系統之間的數據傳輸耗時,嚴重影響了系統的實時性和響應速度。
機器視覺運動控制一體機通過深度融合運動控制與視覺處理功能,將多個獨立硬件整合到單一高性能平臺中,實現資源的統一配置與高效利用,從根本上解決了傳統系統中的“硬件堆疊”問題。
| VPLC712實現智能制造核心控制器的產品與平臺突破:

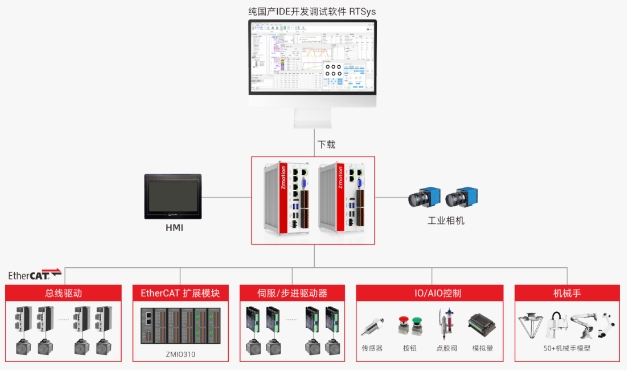

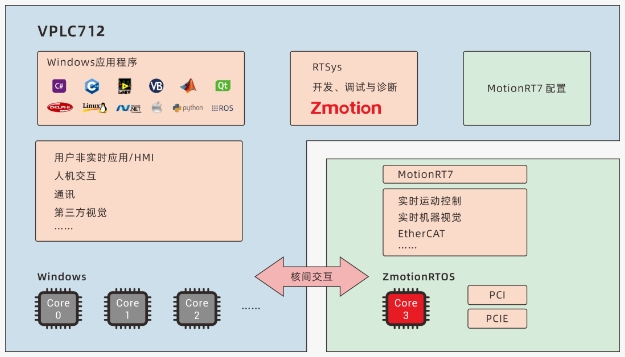

一體化設計,將實時機器視覺、運動控制、IO和監控集成于一臺多核控制器上,實現多任務并行實時處理自動化設備任務,通過共享內存機制,將PC部分硬件資源通過MotionRT7進行配置,實現核內高速交互,驅動執行器進行對應操作,完成設備整體的控制。
形成一種開放式IPC形態實時軟控制器/軟PLC,可解決Windows環境下控制系統的非實時性問題。可滿足各種“視覺+運動控制”的工業應用場景需求。
軟硬件深度融合,將視覺與控制功能整合在統一平臺中(純國產IDE開發環境 RTSys),提升資源利用率,實現高效項目應用程序部署與操作。支持模塊化擴展與定制化適配,可根據不同應用需求快速優化功能模塊,實現可擴展性與定制化,為工業自動化與智能裝備提供了強大的核心控制利器。
| VPLC712產品優勢一覽:
1、強力計算性能源自英特爾® Alder Lake-N系列N97處理器
單通道DDR4內存,4核4線程,最高睿頻3.6GHz,用戶部署視覺+運動控制項目更游刃有余,數據處理速度大幅提升!
2、安全守護,固若金湯,穩穩靠譜
(1) 更安全機制:
掉電中斷、掉電保存、PC巖機也能正常運行。

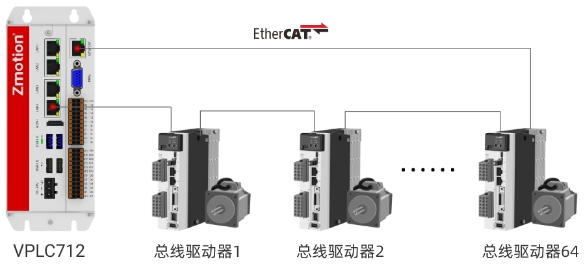

(2) EtherCAT總線冗余控制:
解決單點故障停機,自動診斷并持續運行,增強系統可靠性,簡化維護工作。

(3) 低功耗、抗擾度大提升,延長設備使用壽命:
采用無風扇設計,減少噪聲污染,支持在高頻脈沖噪聲、高溫、高濕等抗擾度測試條件下實現持續穩定運行。

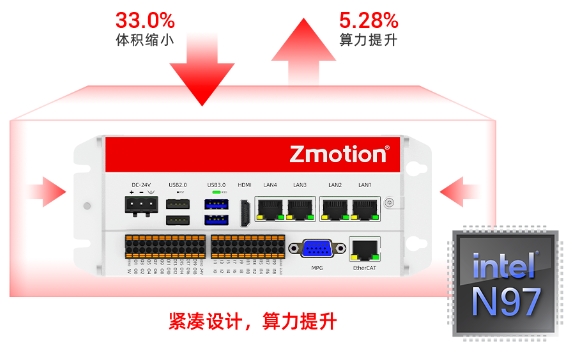

3、緊湊設計,算力提升
相較于VPLC710體積,以及N97與i5-6500處理器相比,體積縮小33 %,算力提升5.28%。高度契合用戶對主控PC尺寸的嚴苛標準,即便安裝空間有限,也能保證功能完備與性能。
4、多種通訊接口,靈活兼容各類硬件設備
標準千兆以太網接口、EtherCAT接口、RS232/RS485接口,多種波特率可選,MODBUS_RTU標準協議,支持主站與從站,默認從站、HDMI接口、USB3.0/USB2.0等。

5、實時遠程監控
具備無線網卡連接功能,便于終端遠程訪問監控加工進度。可隨時操作系統,便于維護,及時處理問題。
6、提供一體化開放式IPC形態的實時軟控制器/軟PLC解決方案

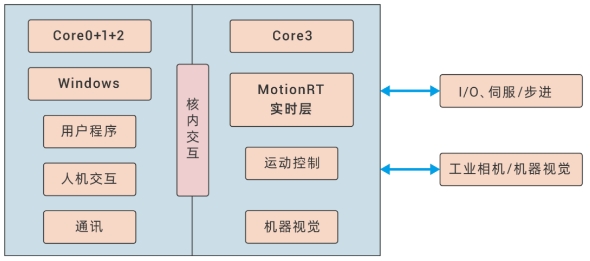

VPLC712方案

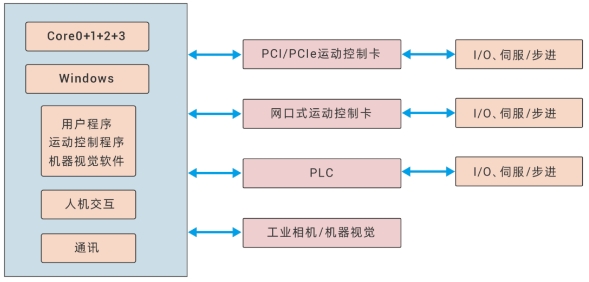

傳統方案
7、支持使用現成的API二次開發各種裝備
支持多種編程語言,方便用戶進行二次開發,快速實現定制化功能。

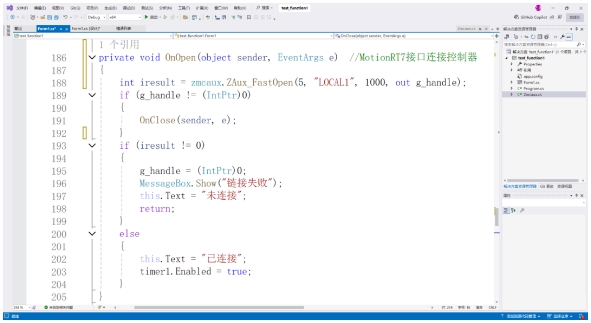

C#開發

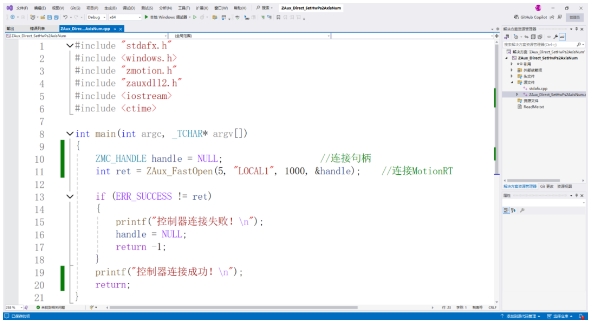

C++開發

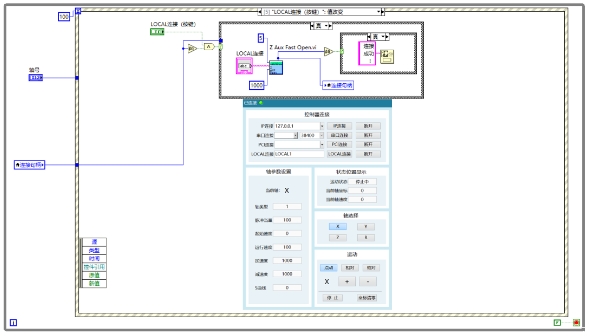

LabVIEW開發

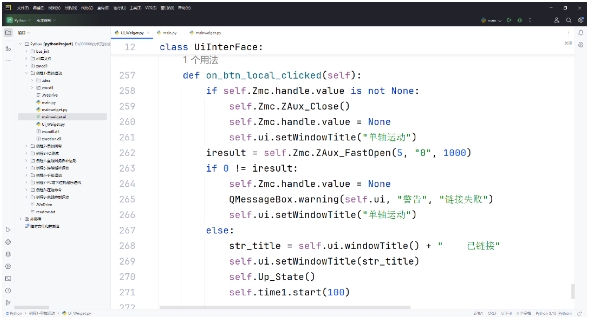

Python開發

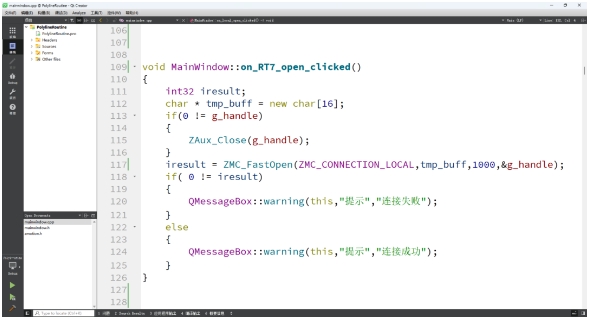

Qt開發

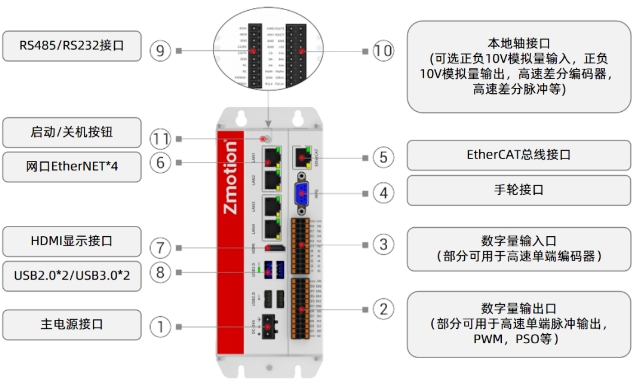

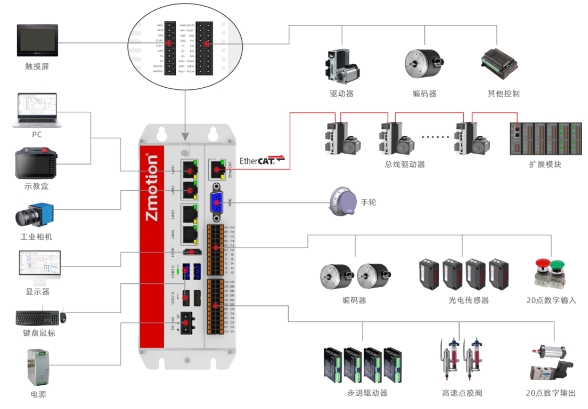

| VPLC712硬件接口介紹:
- x86架構系統平臺;
- 4-64軸運動控制可選,EtherCAT最小通訊周期500us;
- 板載RS232,RS485,EtherNet*4,EtherCAT,USB2.0*2,USB3.0*2硬件接口;
- 板載20DI,其中4個高速色標鎖存,2組單端編碼器;
- 板載20DO,其中4個高速單端脈沖軸,4組高速PWM;
- 板載2路本地差分脈沖軸,2路AD和2路DA,1個手輪接口,1個HDMI接口。

| VPLC712市場應用:
VPLC712在多個行業具有廣泛的應用涵蓋3C電子、鋰電光伏、汽車、激光加工、精密點膠、SMT加工、醫療和機械手等領域助您實現智能制造和精細化生產。
VPLC712面向高速高精度、中大型產線和專機系統,提供一站式視覺+運動控制解決方案,滿足您工業自動化的多樣化需求。
