1.1   對企業自身的優勢

客戶的需求是多樣化的，產品使用環境不同、實際生產工藝不同，造成客戶對產品的需求往往有所不同，同一類產品功能不同，會引起生產廠家生產上的不同，庫存管理、分類不同，加大企業自身生產負擔。模塊式電動機保護器，各模塊功能明確，方便生產，利于存儲。企業將最基本的保護功能作為基本模塊，其它高級保護、控制、通訊功能作為選配模塊，這樣在客戶需要不同功能時，在基本模塊基礎上添加對應模塊即可，通過搭積木方式實現不同功能的產品。在面對客戶多樣化需求時，優勢是不言而喻的。

1.2   對使用者的優勢

模塊式電動機保護器適用范圍廣，使用者根據自身需要選取產品，使用者只需要常規過載、斷相等常規保護功能時選取基本模塊即可。需要帶有全面保護和控制功能，選取基本模塊和所需的模塊進行組合。需要帶有全面保護、控制、通訊、管理分析功能時，選取基本模塊加多個模塊進行組合。

模塊式電動機保護器靈活性高，使用者在設計初期選用了基本模塊，而實際生產中發現需要更多功能時，添加模塊即可。當使用者遇到系統、功能升級或改造，而引起設備升級、變動時，添加、刪減對應的功能模塊即可完成技術改造，不必?fù)?dān)心造成停產等影響。

模塊式電動機保護器可靠性高，在使用中如遇到保護器出現故障，模塊式電動機保護器會自動報出具體模塊故障，使用者只需更換故障模塊，不影響其它模塊。

要進行模塊式電動機保護器設計，首先要明確產品使用環境，模塊種類，以及劃分的依據。

2.1   產品使用環境

作為保護類產品，要明確產品的正常工作環境。根據標準，環境溫度可選位為：-10 ℃ ～+55 ℃，此溫度可以滿足絕大多數產品的使用環境；大氣壓力為：80 kPa～110 kPa（海拔2000 m以下）；相對濕度為：最濕月的月平均相對濕度為90%，同時該月的平均最低溫度為25 ℃，并且在產品上不應出現凝露；使用環境不應有腐蝕、破壞絕緣的氣體及導電介質，對于使用環境內有火災、爆炸危險的介質、產品應有防爆措施。戶內產品的使用環境應有防御雨、雪、風、沙的設施。供電電源：額定電壓AC 220V，交流電源額定電壓為額定值的85%～110%。

2.2   控制功能

標準中對電動機保護器控制功能描述如下：“可具備對電動機進行直接起動、可逆（雙向）控制、各種減壓起動和雙速控制的控制功能”。由此可見標準將控制功能作為非標配功能處理，實際客戶使用時可以只將保護器當作保護元件使用，模塊式電動機保護器作為可編程產品，可以通過編程功能自由實現的起動有：保護模式、直接起動/全壓起動、星三角起動、自耦降壓起動、可逆起動、雙速起動，變頻器配合使用、軟起動器配合使用等起動方式。

除各種常規起動方式外，模塊式電動保護器還帶有兩種自起動功能，自起動功能如下：

a）帶有運行中的電動機因失壓或欠壓停車，當電源恢復到允許自起動電壓值后，執行立即自起動、延時自起動、禁止自起動的功能。

b）帶有不考慮停車間隔時間的長短，產品可根據掉電前產品記憶的電動機運行情況實現自起動功

能。

2.3   保護功能

模塊式電動機保護器須具備如下保護功能：過載保護、斷相保護、堵轉保護、阻塞保護、欠載保

護、不平衡保護、起動超時保護、過壓保護、欠壓保護、欠功率保護、相序保護、單相接地保護、漏電保護、外部故障、工藝連鎖等多種保護功能。

2.4   產品著火危險防護

工業類產品需要具有不可燃燒的特性，選用的耐火材料應具有GB 4943-2001規定的V2及以

上阻燃等級，能承受GB/T 5169.5中嚴酷等級為20 s的針焰試驗。

2.5   模塊劃分

智能型電動機保護器具備如下功能：電流、電壓、功率、頻率等電參數測量；電機轉子、軸承溫度測量；電參數、溫度值的變送輸出；開關量輸入、輸出；工藝連鎖；各類保護功能；通訊組網等功能。從上述功能描述上看，功能可總結為：電參數測量；溫度測量；模擬量輸入輸出；對電機保護、控制；通訊功能幾方面。

采用按功能劃分模塊的方式，可以劃分出如下幾種模塊：電參數測量模塊、溫度模塊、模擬量模塊、通訊模塊、開關量模塊、顯示模塊、CPU單元幾種。

2.6   模塊功能

各模塊功能如下：

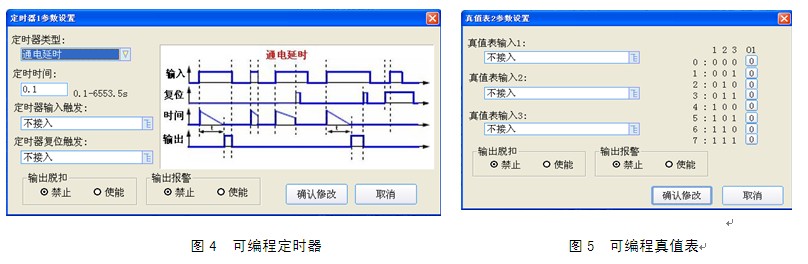

CPU單元負責協調各模塊工作，帶有開關量輸入、開關量輸出功能、對外通訊組網、時鐘、故障記錄、PTC測量等功能。開關量輸入、輸出可以自由編程設定功能。可以實現直接起動、雙向起動、雙速起動、自耦降壓起動、星三角起動等多種起動。CPU單元是模塊式電動機保護器必備模塊。

測量模塊測量實現電流、電壓測量。電流范圍為0.4A至800A，電壓為AC220V、AC380V、AC660V，頻率45Hz～65Hz，漏電流50mA～5A。測量用電流互感器需要選取保護級電流互感器，保護級電流互感器相對測量級電流互感器過載能力強，通常可以達到10倍過載不飽和。目前,市場上常用的保護級電流互感器，精度可以達到0.5級，在保護類產品中使用，效果很好。電機電流小于等于100A時，采用一體式模塊互感器，當大于100A采用外置式電流互感器。電動保護器的過載、斷相、堵轉、過壓、欠壓、欠功率等保護功能都是通過對電參數的分析來實現的，測量模塊也是模塊式電動機保護器的必備模塊。

溫度模塊通過外接PT100、PT1000、Cu50、PTC/NTC等傳感器實現溫度測量。可以使用溫度模塊，對電動機繞組、軸承的溫度溫度進行測量，通過實測的溫度值，執行溫度保護。還可以通過溫度模塊的測溫功能，對電動機的冷卻過程進行精確跟蹤，測出實際冷卻時間。溫度模塊可以外接三路溫度傳感器，可以通過一個溫度模塊同時對電機繞組、軸承進行測溫。

模擬量模塊可以實現模擬量輸入測量和模擬量變送輸出。模擬量輸入測量功能，可以被用在現場工藝連鎖保護、測量顯示等情況，模擬量輸入可接的設備包括：電力變送器、模擬信號變送器、轉速傳感器、角度傳感器、位置傳感器等設備，通過接收判斷上述設備的信號實現對應的工業操作。通過模擬量輸出功能，能將電參量、溫度、模擬量輸入等參數轉換為DCS或PLC所需要的模擬量輸出信號，由DCS或PLC執行相應的操作。

開關量模塊對CPU單元的開關量進行擴展，當CPU單元的開關量點數無法滿足使用者需求時，通過外加開關量模塊實現產品開關量點數擴展。

常用的現場總線有：MODBUS、PROFIBUS、DEVICENET、CANBUS等，通過外加通訊模塊實現與PROFIBUS、DEVICENET等通訊網絡進行通訊。采用專用通訊模塊來實現，產品在多種通訊網絡中使用，使的產品應有靈活性提到提高。

由CPU單元和測量模塊組成基本模塊，實現基本的測量、保護、控制功能，其它模塊作為選配模塊，由基本模塊加選配模塊實現復雜功能。

2.7    模塊互聯

    模塊互聯直接影響到產品的可靠性。數據交換的處理是產品穩定工作的關鍵，常用的通訊接口SPI、IIC、UART、CAN 等，都有自身的特點與局限性。根據產品實際功能、特點，選用合理的通訊接口。通過選定的通訊接口進行模塊互聯。

模塊式電動機保護器在研發、測試中曾遇到如下問題：

通過內部總線進行互聯時，某些模塊數據錯誤，分析硬件、協議發現出問題的模塊在收發處理時引起錯誤操作，對收發處理部分重新更改，解決此問題。

環境試驗時，發現會出現模塊出錯，經分析發現使用的電路中有元件性能達不到技術指標，重新設計更正后可以通過環境試驗。

EMC測試時，靜電間接放電試驗會引起芯片復位，對測量儀表可以判為合格，但保護類產品不能出現這樣的誤動。經反復分析、測試、驗證后發現電路設計中存在一定問題，原設計在其它產品中可以正常工作，但在此處參數上不完全相符，對電路進行更正，可以有效通過靜電測試。

模塊式電動機保護器是國家科技部項目，設計思想新穎，在國內同行中屬于首創，填補了國內同行產品在此領域的空白。模塊式電動機保護器，集測量、保護、控制、通訊于一身，產品性能安全可靠，可以對電動機實施可靠有效的保護。可以方便的替代老式熱繼電器、溫度繼電器等傳統的電動機保護產品，可以通過和接觸器、斷路器配合實現對電動機的控制、保護等功能。可以方便的接入PLC、DCS系統。

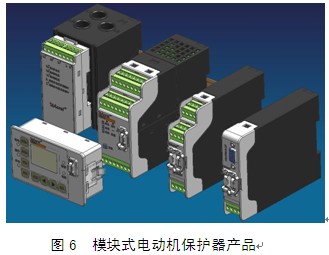

模塊式電動機保護器可以作為MCC核心器件使用，簡化設計，原需要通過PLC加外部傳感器、變送器才能實現的功能，現在可以交給模塊式電動機保護器來實現。并且模塊式產品帶有一定的可編程能力，可以作為設備級的中心控制器。模塊式電動機保護器產品如圖6所示。
