皮爾磁：三創客與機械安全的故事
http://www.sharifulalam.com 2018-10-10 10:36 來源：皮爾磁工業自動化（上海）有限公司
2014年，瑞士西北應用科學與藝術大學和蘇黎世聯邦理工學院的三名畢業生做了一個大膽的決定：進軍3D激光打印領域！三名創始人一邊開發設備，一邊創建了網站，作為創新型的年輕企業家還榮獲了多項大獎。然后，他們眾籌了21萬美元，開發出了該公司首款基于SLS工藝的3D激光打印機套件，在眾籌活動期間就售出了60套！果然輝煌的人生都是別人的，有沒有很勵志！
三名創始人慶祝眾籌成功（圖片來源：sintratec官網）
這家公司就是Sintratec AG，隨后開發出了Sintratec S1打印機，這是基于SLS工藝且性價比很高的一款3D打印機。
順手科普一下SLS技術，全名叫做選擇性激光燒結技術。該技術將一層粉末材料平鋪在已成型零件的上表面，并加熱至恰好低于材料燒結點的某一溫度，控制系統控制激光束按照該層的截面輪廓在粉層上掃描，使粉末的溫度升到熔化點，進行燒結并與下面已成型的部分實現粘接。

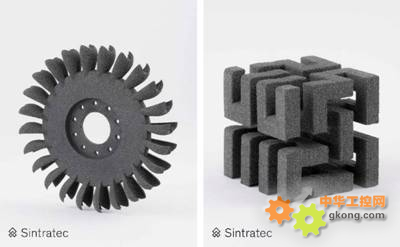

Sintratec S1打印的產品
Sintratec S1的激光裝置
在有色防護玻璃的后方，三維塑性模型被逐層燒結形成3D對象，上圖就是正在工作中的Sintratec S1 3D激光打印機。S1的激光加熱裝置位于一臺尺寸相當于小型臺式咖啡機的殼體內，使用4類激光加熱。
4類激光是一種大功率激光器，如若使用不當，有可能會引起火災，直射光束及鏡式反射光束會對眼睛和皮膚造成嚴重損傷，其漫反射光也可能給人眼造成損傷。
怎樣安全地使用激光？
雖然是一家年輕的公司，但在創新熱情的驅使下，公司迅速發展壯大，也意味著公司要承擔更多的社會責任。
三位創客關注的重點之一便是機械安全。
問題是如何實現機械安全呢？
操作人員嚴格遵守安全操作規范就能避免所有危險嗎？
Class4 激光特有的警告標識
如何按照機械指令2006/42/EC的要求，進行詳細的風險分析并從中得出安全理念，是三名創客面臨的一個難題。他們很快發現，由于專業知識的欠缺，要在短期內自主完成安全相關的任務幾乎是不可能的。引入專業的第三方支持不失為一種明智的選擇！
Sintratec將CE認證委托給了皮爾磁公司，由專業的團隊協助完成風險分析、創建安全理念以及最終加貼CE標記的全過程。
皮爾磁咨詢和認證服務
從安全理念到安全等級
皮爾磁專業團隊進行現場評估，并與客戶深入溝通，確定了需要協調的標準、法律規范和潛在危險，確定和驗證相關標準要求的性能等級（PLr）或安全完整性等級（SIL），出具了風險評估報告，并創建了安全理念，其中描述了如何利用技術措施消除風險或盡可能降低風險，使得產品的機械安全符合標準要求。

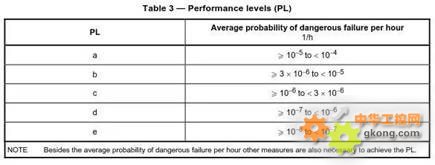

根據EN ISO 13849-1 / EN IEC 62061標準要求，激光關閉的安全等級必須達到PLr=d。
借助皮爾磁 PAScal安全等級計算工具，皮爾磁幫助Sintratec公司確定了產品安全性能等級，并將其與標準要求的性能等級（PLr）進行比較。
根據皮爾磁出具的安全理念，Sintratec 3D激光打印機配置了PSENmag安全開關，操作期間一旦打開安全門，則激光立即自動關閉且運動元件停止，從而保護了操作人員的人身安全。
PSENmag是非接觸式磁性安全開關，用于監控防護設備的位置（符合EN 60947-5-3），也可用于一般的位置監控。
PSENmag非接觸磁性安全開關
嚴格審查并加貼CE標志
嚴格審查是項目結束時的重要環節。除了對安全系統進行功能測試和故障模擬之外，皮爾磁還幫助客戶檢查了操作手冊是否符合機械指令的要求，并記錄了所有安全相關工作和不可避免的殘余風險。
經過了詳細的審查和測試后，Sintratec S1激光打印機在技術上達到了EN ISO 13849-1 PLd級的性能等級，順利地加貼了CE標志，申明其符合機械指令2006/42/EC的所有法律要求。
皮爾磁幫助Sintratec S1順利加貼CE標記
“如果你不希望產品開發過程中發生重大失誤，就需要在產品開發伊始去尋求獲得有效支持。
憑借皮爾磁提供的各種服務，我們實現了全面安全性，皮爾磁成為了我們理想的合作伙伴。在未來的其他項目中，我們還會繼續使用他們的專業服務和產品。”
作為Sintratec公司的創始人之一，Joscha Zeltner高度評價了皮爾磁的服務、技術和產品。
在日趨激烈的創業環境中，作為一家有“情懷”的公司，能夠幫助創新企業提高創業成功率，降低風險，促進科技成果轉化，也是皮爾磁為整個社會的發展和進步所應當承擔的責任。
